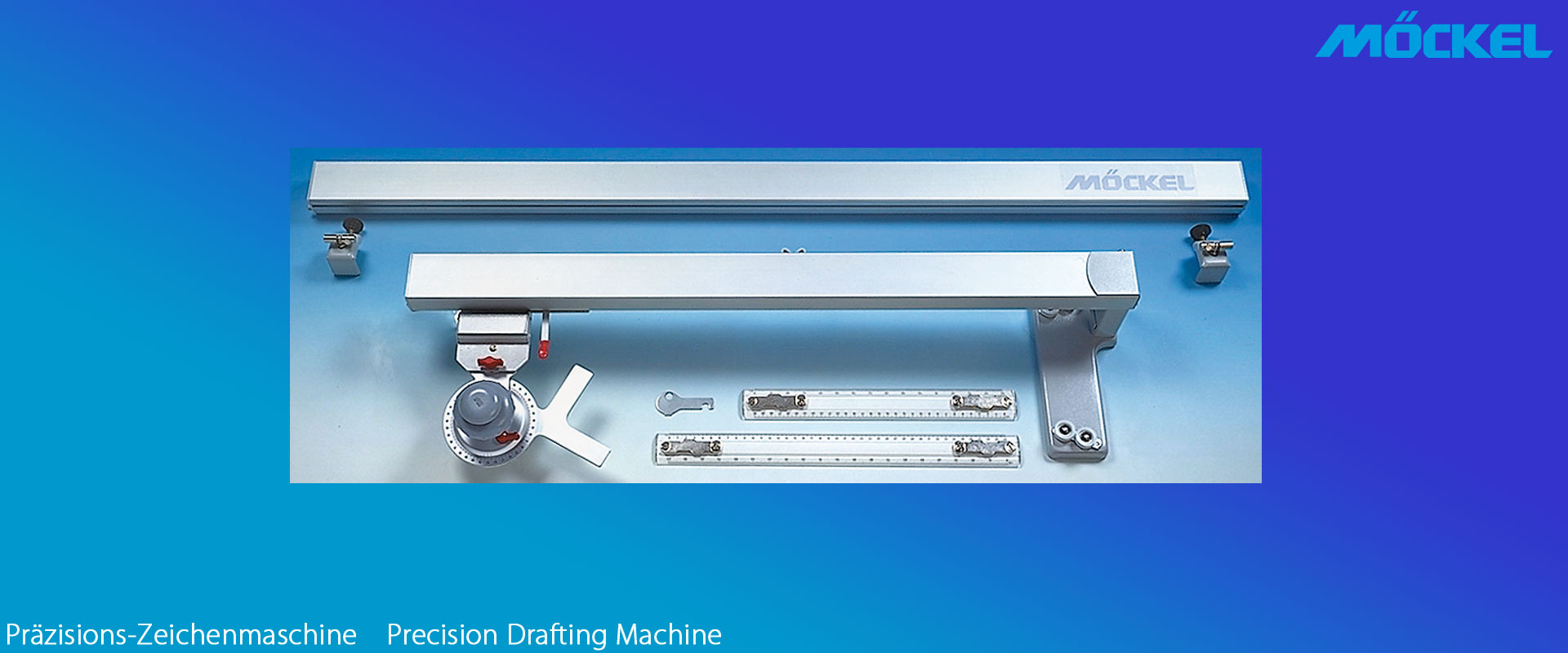

Präzisions-Zeichenmaschine LX-3

Eigenschaften LX-3

  • Befestigung mit Schnellbefestigungs-Klemmen am Brett.
  • Doppelwandige Horizontal-Laufschiene
  • Vertikale Laufschiene bis ca. 90° anzuheben - Zeichnungs-Schlitz für Überformate
  • Automatisch nachstellende Horizontalbremse
  • Gewichtsausgleich in Vertikal-Laufschiene - Vertikalbremse automatisch nachstellend
  • Präzisions-Doppelgelenk-Kopf bis ca. 115° anzuheben - für Unterlagen bis ca. 8mm
  • Untere Stützrolle höhenverstellbar (Zweite Stützrolle als Zubehör möglich - z.B. für andere Brettformate)
  • Delrinummantelte Präzisions-Kugellager in beiden Laufwagen
  • Klemmen für Plattenstärken bis 30 mm

Lieferzustand der Zeichenmaschine LX-3 ist zerlegt

Überfahrt mit Klemm-Überlauf als Zubehör möglich.
Zeichenköpfe für LX-3 sind:
ZG/aV und ZG/aB

Laufschine an Brett anklemmen
und los gehts...

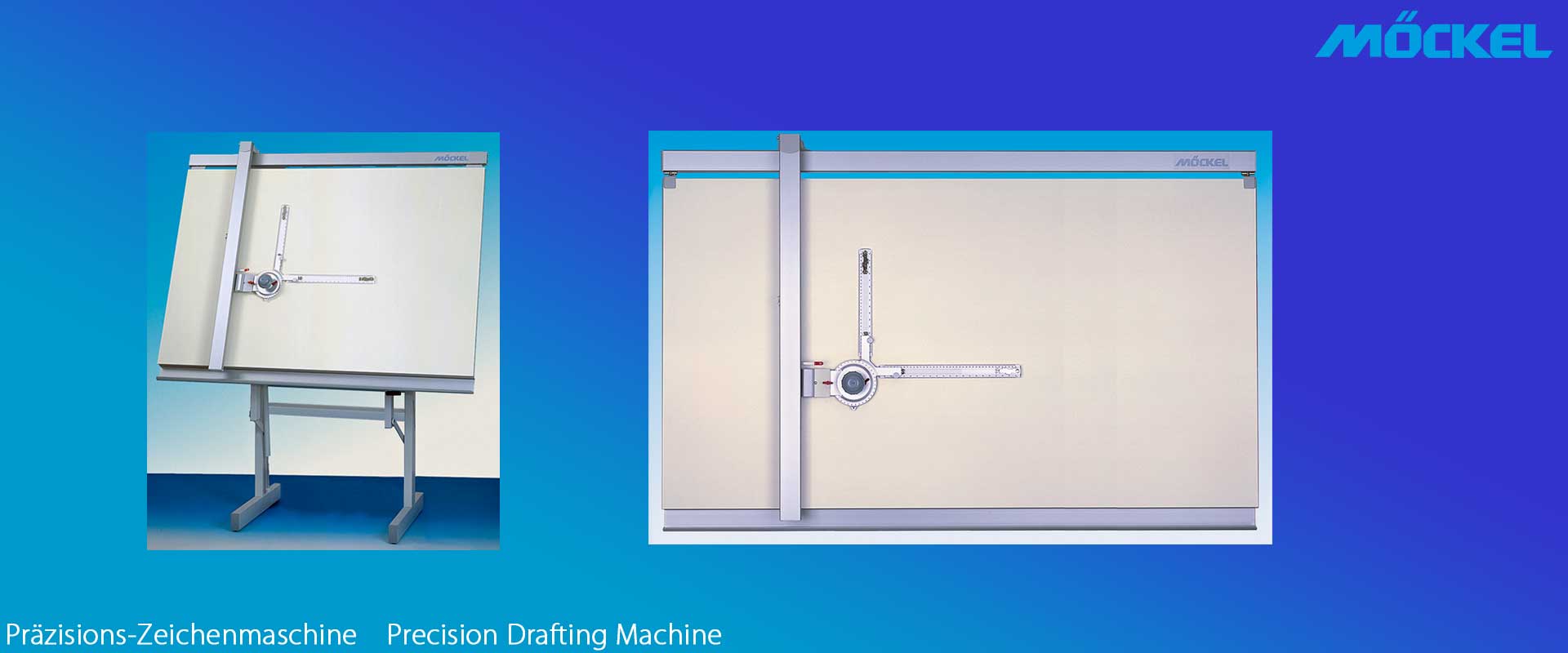

Die horizontale präzisions Laufschiene der Zeichenmaschine LX-3 wird per Schnellbefestigungs-Klemmen an das Zeichenbrett angeklemmt.

Die kugellagergeführte Präzisionsmaschine kann an allen Platten bis 30mm Stärke verwendet werden.

Präzisions-Zeichenmaschine MAG

Sekundenschnell einsetzbar

mit präziser Führung
Laufwagen zum Einklemmen

Angewähltes Zubehör:

auswahl

Mögliches Zubehör:

Ablegeleiste aus AluminiumAblegeleiste aus Aluminium

Klemm-ÜlaufKlemm-Überlauf für LX-3

Klemm-Ülaufzusätzliche Stützrolle für LX-3

MagtainerMagtainer  Aufbewahrungsschrank
für MAG/K + LX-3

Magtainer AufbewahrungsschrankDer "MAGtainer" ist ein Aufbewahrungsschrank für die Zeichenmaschinen LX-3.

Stahlblech pulverbeschichtet lichtgrau (RAL 7035)
B/T/H: 100,4 x 53,5 x 195 cm

Mit Spezialhalterungen zum Einhängen
von Zeichenmaschinen.
Schont Laufwagen und Mechanik.

Abschließbar mit Sicherheitsschloss.

Für 8 Zeichenmaschinen LX-3
im Format DIN / ISO A1 - Best.-Nr. 6784066.52

Für 16 Zeichenmaschinen LX-3
im Format DIN / ISO A2 - Best.-Nr. 6784066.54

Einlegeböden
im Format 50 x 100 cm
sind als Zubehör möglich.
