Produktübersicht

MÖCKEL Präzisions-Zeichenköpfe

Zeichenkopf ZK/mF

Zeichenkopf ZK/mF von Möckel
Zeichenkopf mit Freilaufschaltung und Basisverstellung
Eigenschaften:
1*, 2, 3, 5, 6, 7, 11

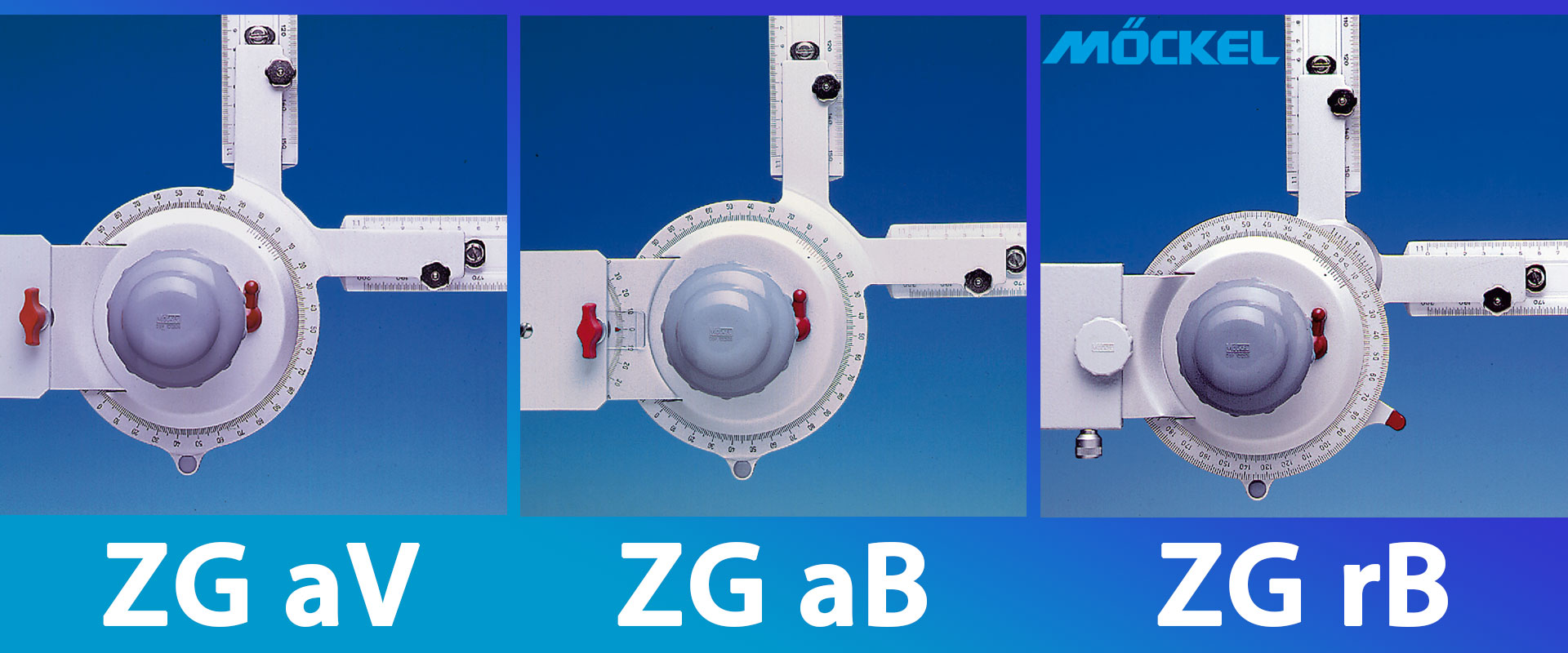

Zeichenkopf ZG/aV

Zeichenkopf ZG/aV von Möckel
(Gross-) Zeichenkopf mit aussenliegender Fein-Verstellung
Eigenschaften:
1, 2, 3, 5, 6, 7, 12, 15

Zeichenkopf ZG/aB

Zeichenkopf ZG/aB von Möckel
(Gross-) Zeichenkopf mit aussenliegender Basisverstellung
Eigenschaften:
1, 2, 3, 5, 6, 7, 8, 12, 15

Zeichenkopf ZG/rB

Zeichenkopf ZG/rB von Möckel
(Gross-) Zeichenkopf mit Nullrastung bei Basisverstellung
Eigenschaften:
1, 2, 3, 5, 6, 9, 10, 12, 13, 14, 15



Linkshänder-Modell



Eigenschaften:

  1. Zentralschaltung -
    betätigt auf leichten Druck die normale 15° -Rastung mit Freilaufschaltung* (*nicht bei ZK/BR); d.h. eine zusätzliche Drehung nach rechts schaltet diese Rastung aus.
  2. Griff-Knopf zum Drehen mit 360° Dreh-Einteilung
  3. Feststellhebel für Zwischengrade
  4. 4.
  5. Nonius mit 10´ Ablesegenauigkeit der Arbeitsskala
  6. Winkelmesser mit 360° Einteilung
  7. Feineinstellung - ermöglicht das Anpassen der Maßstäbe an gegebene Linien sowie Basisverstellung; jeweils 45° über oder unter die Waagerechte.
  8. Ableseteil mit justierbarer Markierung; zum Ablesen der Gradzahl nach erfolgter Basisverstellung; jeweils 45° über oder unter die Waagerechte.
  9. Feineinstellungs-Arretierung
  10. Anpassen durch Micrometerschraube
  11. Konische Klemmführung - für exakten und festen Sitz der Maßstäbe. Mit beiliegendem Exzenterschlüssel lösen Sie die Maßstäbe. Er dient auch als Schraubendreher für die Maßstabschrauben.
  12. Maßstabfestklemmung für exakten festen Sitz der Maßstäbe mittels Drehrad, Klemmschuh u. gefräster Führung.
  13. Nonius mit 10´ Genauigkeit der 360° Basisskala
  14. Feststellhebel für Basisverstellung.
    Automatisch rastender Nullpunkt bei gelöstem Hebel.
    Hebel nach unten: Ausschalten der Rastung.
    Zur Fixierung des neugewählten Basiswinkels: Hebel hoch
  15. Anschlussteil für Scriberadapter

Für alle Modelle gilt:

Doppelte Kugelrastung alle 15° für genauestes Zeichnen ohne Toleranzen

360° Dreh-Einteilung in geschlossenem System, d.h. Schutz vor Staub, Radierspänen, Tusche o.ä.

Kein Nachlassen der Präzision, da alle mechanisch beanspruchten Teile aus Metall bestehen

Tausendfach bewährtes ergonomisch optimiertes Griffsystem

Doppelgelenk serienmäßig, außer bei ZK/BR
Perfektes Aufliegen der Maßstäbe bei dickeren Zeichnungsträgern, z.B. Pappe, Glas- oder Kunststoffplatten.

Möckel-Herstellergarantie von 18 Monaten.


Technisches Design und Manufaktur in Deutschland - seit 1949

Preise ZeichenanlagenMÖCKEL Preisliste Zeichenanlagen Passwortgeschützt)

Präzisions-Zeichenkopf ZK/mF mit Freilaufschaltung + Basisverstellung

Zeichenkopf ZK/mF

Zentralschaltung(1) - betätigt auf leichten Druck die normale 15° -Rastung. Doppelte Kugelrastung alle 15° für genauestes Zeichnen.
Kein Nachlassen der Präzision Alle mechanisch beanspruchten Teile aus Metall

Griff-Knopf (2) zum Drehen mit 360° Dreh-Einteilung in geschlossenem staubsichren System
Feststellhebel (3) für Zwischengrade
Nonius (5) mit 10´ Ablesegenauigkeit der Arbeitsskala
Winkelmesser (6) mit 360° Einteilung

Feineinstellung (7) - ermöglicht das Anpassen der Maßstäbe an gegebene Linien sowie Basisverstellung; jeweils 45° über oder unter die Waagerechte

Konische Klemmführung (11) für exakten und festen Sitz der Maßstäbe. Mit beiliegendem Exzenterschlüssel lösen Sie die Maßstäbe; er dient auch als Schraubendreher für die Maßstabschrauben.

Doppelgelenk serienmäßig - für perfektes Aufliegen der Maßstäbe bei dickeren Zeichnungsträgern, z.B. Pappe, Glas- oder Kunststoffplatten.

Professionell Zeichnen für kleines Budget.

Passend für die Zeichenmschinen Typ: MAG /S und /K (nicht mehr in Produktion)

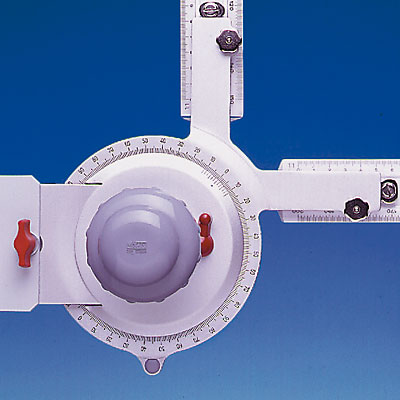

Präzisions-Gross-Zeichenkopf ZG/aV mit aussenliegender Fein-Verstellung

Zeichenkopf ZG/aV

Zentralschaltung(1) - betätigt auf leichten Druck die normale 15° -Rastung mit Freilaufschaltung; d.h. eine zusätzliche Drehung nach rechts schaltet diese Rastung aus.

Griff-Knopf (2) zum Drehen mit 360° Dreh-Einteilung in geschlossenem staubsichren System
Feststellhebel (3) für Zwischengrade

Nonius (5) mit 10´ Ablesegenauigkeit der Arbeitsskala
Winkelmesser (6) mit 360° Einteilung

Feineinstellung (7) - ermöglicht das Anpassen der Maßstäbe an gegebene Linien sowie Basisverstellung; jeweils 45° über oder unter die Waagerechte

Maßstabfestklemmung (12) für exakten festen Sitz der Maßstäbe mittels Drehrad, Klemmschuh u. gefräster Führung.

Anschlußteil für Scriberadapter (15)

Doppelgelenk serienmäßig - für perfektes Aufliegen der Maßstäbe bei dickeren Zeichnungsträgern, z.B. Pappe, Glas- oder Kunststoffplatten.

Vollprofessioneller Zeichenkopf für kreativ-technisches Entwickeln.

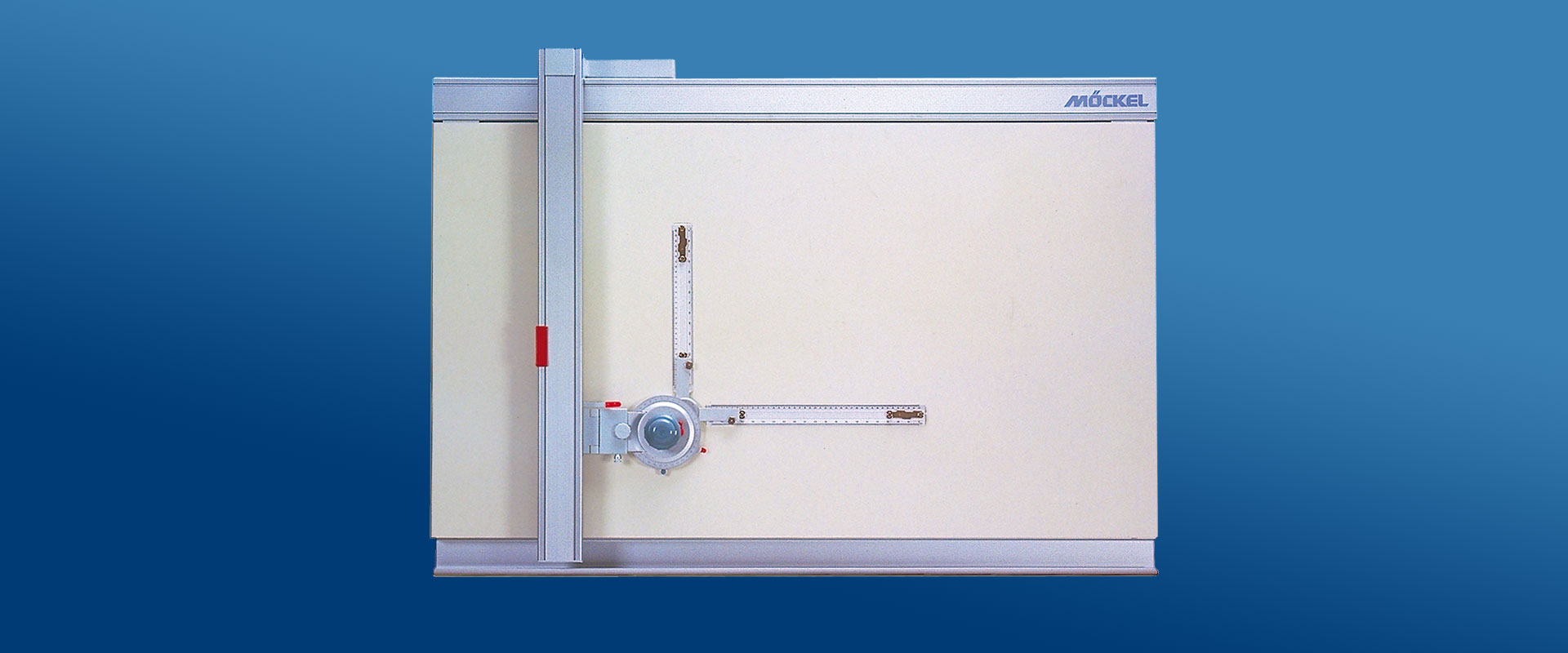

Für die Zeichenmaschinen: LX-3, LX-2 und LW-1

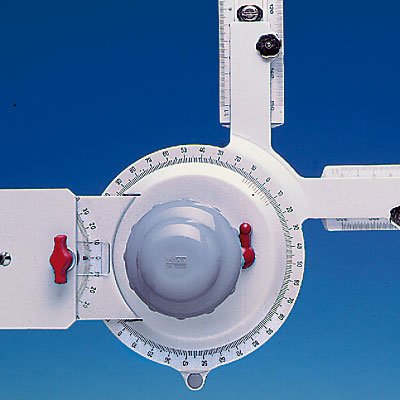

Präzisions-Gross-Zeichenkopf ZG/aB mit aussenliegender Fein-Verstellung

Zeichenkopf ZG/aB

Zentralschaltung(1) - betätigt auf leichten Druck die normale 15° -Rastung mit Freilaufschaltung; d.h. eine zusätzliche Drehung nach rechts schaltet diese Rastung aus.

Griff-Knopf (2) zum Drehen mit 360° Dreh-Einteilung in geschlossenem staubsichren System
Feststellhebel (3) für Zwischengrade
Nonius (5) mit 10´ Ablesegenauigkeit der Arbeitsskala
Winkelmesser (6) mit 360° Einteilung

Feineinstellung (7) - ermöglicht das Anpassen der Maßstäbe an gegebene Linien sowie Basisverstellung; jeweils 45° über oder unter die Waagerechte

Ableseteil (8) mit justierbarer Markierung; zum Ablesen der Gradzahl nach erfolgter Basisverstellung; jeweils 45° über oder unter die Waagerechte.

Maßstabfestklemmung (12) für exakten festen Sitz der Maßstäbe mittels Drehrad, Klemmschuh u. gefräster Führung.

Anschlußteil für Scriberadapter (15)

Doppelgelenk serienmäßig - für perfektes Aufliegen der Maßstäbe bei dickeren Zeichnungsträgern, z.B. Pappe, Glas- oder Kunststoffplatten.

Vollprofessioneller Zeichenkopf für kreativ-technisches Entwickeln.

Für die Zeichenmaschinen: LX-3, LX-2 und LW-1

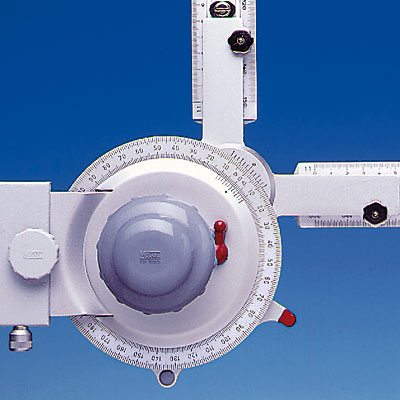

Präzisions-Gross-Zeichenkopf ZG/rB mit Nullrastung bei Basisverstellung

Zeichenkopf ZG/rB

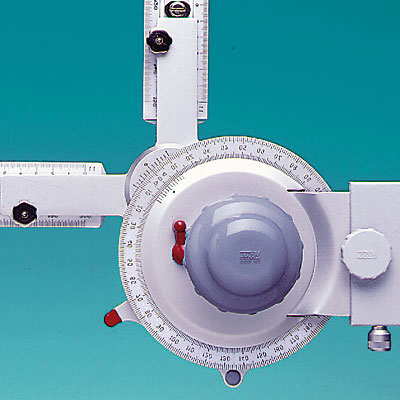

Linkshänder-Zeichenkopf
Linkshänder Ausführung

Zentralschaltung(1) - betätigt auf leichten Druck die normale 15° -Rastung mit Freilaufschaltung; d.h. eine zusätzliche Drehung nach rechts schaltet diese Rastung aus.

Griff-Knopf (2) zum Drehen mit 360° Dreh-Einteilung in geschlossenem staubsichren System
Feststellhebel (3) für Zwischengrade
Nonius (5) mit 10´ Ablesegenauigkeit der Arbeitsskala
Winkelmesser (6) mit 360° Einteilung

Feineinstellungs-Arretierung (9)
Anpassen durch Micrometerschraube (10)

Maßstabfestklemmung (12) für exakten festen Sitz der Maßstäbe mittels Drehrad, Klemmschuh u. gefräster Führung.

Nonius (13) mit 10´ Genauigkeit der 360° Basisskala

Feststellhebel für Basisverstellung (14)
Bei gelöstem Hebel rastet der Nullpunkt automatisch ein. Hebel nach unten: Ausschalten der Rastung. Zur Fixierung des neugewählten Basiswinkels: Hebel hochdrücken.

Anschlußteil für Scriberadapter (15)

Doppelgelenk serienmäßig - für perfektes Aufliegen der Maßstäbe bei dickeren Zeichnungsträgern, z.B. Pappe, Glas- oder Kunststoffplatten.

Vollprofessioneller Zeichenkopf für kreativ-technisches Entwickeln.

Für die Zeichenmaschinen: LX-3, LX-2 und LW-1

ZK/rB ist auch als Linkshänder-Modell erhältlich
